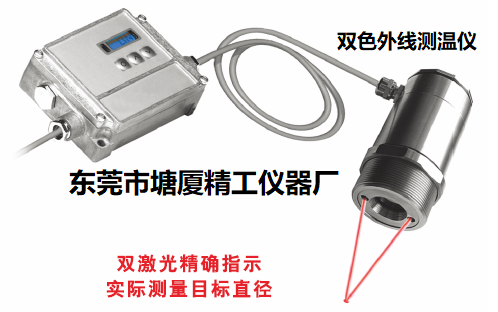

RAYMTG5F3LEW高溫紅外測溫儀 光纖比色高溫計

紅外雙色測溫儀 又稱比色高溫計，PLUSFO科技最新開發國內第一款高精度、高速智能化的在線雙色紅外測溫儀。它具有耐高溫隔熱而堅固的外觀設計，采用耐腐蝕304不銹鋼材質機芯，惡劣環境車間工作可選配帶吹掃和冷卻水循環功能的304不銹鋼防護裝置。雙色紅外測溫儀使用手動可調焦鏡頭，消色差組合透鏡，高可靠性電路設計（低溫漂、全數字化測量設計方案、高集成度SOC芯片應用、可視化OLED操作界面）和軟件設計（環境溫度的補償、實時信號處理、異常信號的處理、各種應用環境軟件代碼的不斷優化）。智能特殊的設計，使M2-600/1600系列雙色測溫儀可滿足各種苛刻工業現場和精確溫度控制的使用需求。

M2-600/1600系列雙色紅外測溫儀通過測量?jī)蓚€(gè)不同波長能量的比值來確定物體的溫度，先進的軟、硬件設計，可滿足在水汽、灰塵、目標大小變化、部分被遮擋、發射率變化等環境中，即使檢測信號衰減95%，也不會對在線溫度測量結果有任何影響。雙色紅外測溫儀除了適用于一般工業場合的溫度測量外，也適用于遠距離測量小目標、發射率易變化的材料以及有強烈衰減的場合精確溫度的測量。

M2-600/1600系列雙色紅外測溫儀可應用于中、超高溫2000℃以下紅外雙色測溫需求，如：線棒材、熱軋板、鍛造、鑄造、水泥窯、熱處理、感應加熱、單晶硅和多晶硅等各種工業場合溫度的測量。更適合應用于真空爐、石墨爐、高溫爐等超高溫3000℃以下雙色測溫技術的應用，并具有較高的精度穩定性。

雙色紅外測溫儀產品特點

測溫范圍覆蓋250℃～3200℃(溫度量程可選)    測溫精度0.5%,重復精度為2℃,分辨率0.1℃2

響應時間5ms～99.99s可調 焦鏡頭,標準焦距0.35m至無窮遠,近焦距0.2m～0.5m可調

    對2探測器采用PID恒溫控制 自帶全量程溫度補償，避免了環境溫度對測量精度的影響

    兼具2雙色和單色測溫功能   高亮度綠色LED光源或目鏡，清晰顯示被測目標的位置及大小

雙色紅外測溫儀模式適用場合

雙色紅外測溫儀測量現場多灰塵、水汽和霧氣，測量距離遠和近的變化，測量小目標，物體局部被遮擋等場合，以及需要免維護的場合。雙色測溫模式允許安裝角度與測量方向小于45度。當背景溫度比被測溫度更高時，不適用于選擇雙色測溫模式，應選擇單色測溫模式。

窖爐紅外雙色測溫系統  真空熔煉爐高溫計
窖爐紅外雙色測溫系統  真空熔煉爐高溫計開發生產工一種雙色紅外測溫系統,具體涉及一種真空熔煉爐紅外測溫系統.所述的具有紅外測溫系統的真空熔煉爐,包括真空熔煉爐體,真空熔煉爐體上部設置上蓋,上蓋頂部連接加料室,上蓋上設置視鏡,該裝置還包括紅外測溫儀,紅外測溫儀通過支架安裝在上蓋上

真空爐雙色紅外測溫儀監控系統的研發和生產
在真空爐觀察窗口加入氣管吹塵的方式,實現了測溫儀能夠長時間連續對真空爐測溫.由于利用非接觸紅外測溫方式存在受發射率影響測溫值的弊端,且目標發射率并不唯一,還隨著溫度的變化而變化,通過利用雙波比值的方式對目標發射率進行修正,其大大提高了測溫儀精度

晶圓真空爐加工紅外測溫儀   芯片真空爐加工紅外測溫儀   真空爐雙色測溫儀 真空熔煉爐紅外測溫儀

在線紅外測溫儀在真空爐溫度測量上的應用   低溫型的雙色紅外測溫儀

鋼鐵、冶金、真空爐、氣氛爐、熱處理專用比色高溫計  2500℃雙色紅外測溫儀紅外高溫計 石墨烯,冶金,真空爐,工業爐專用

3000℃ 紅外測溫儀高溫計 鋼鐵、冶金、氣氛爐、窯爐專用   廢液爐/裂解爐紅外雙色高溫測溫系統 固廢焚燒二燃室專用

工業爐、加熱爐、爐內紅外雙色測溫系統  RF-4A30本系列產品同樣適用于各類窯爐測溫，如水泥，環保，玻璃等行業
熱風爐是為高爐加熱鼓風設備，是現代高爐不可缺少的重要組成部分?，F(xiàn)代高爐多采用蓄熱式熱風爐，其工作原理是先燃燒煤氣，用產生的煙氣加熱蓄熱室的格子磚，再將鼓風站送來的冷風通過熾熱的格子磚進行加熱.。將熱風爐輪流交替地進行燃燒和送風，使高爐連續獲得高溫?zé)犸L(fēng)。熱風爐拱頂?shù)臏囟?，是安全、?zhǔn)確操作熱風爐所必需的重要數據。
1、傳統熱風爐溫度的檢測是通過熱電偶來測量，采用裝配式鉑銠—鉑熱電偶或雙鉑銠熱電偶，通過測量拱頂保溫墻的溫度，間接地控制熱風溫度。
2、熱風爐耐火材料內襯在高溫、高壓環境下，工作條件十分惡劣。熱電偶對使用環境的要求和本身結構的限制，在溫度變化頻繁壓力波動大和振動的場合，造成了熱電偶測溫不準確、反應滯后，不能準確反應爐內溫度的變化。
3、熱電偶長期工作在高溫區1200℃～1300℃，熱電偶接線盒所處環境溫度亦高達100～120℃，致使電偶的使用壽命很短，從幾周到幾個月不等。增加了使用成本和維護工作量。
4、為了克服上述缺點，本公司設計生產的熱風爐拱頂紅外測溫系統能很好地解決了以上問題，可確保紅外測溫系統在復雜的環境下可靠工作。
5、該產品除了用于熱風爐測溫外，也可以用于加熱爐內溫度的測量。

M-X-CV超高溫系列比色雙色測溫儀

? 測溫范圍500~3300°C（量程可選）

? 線性溫度輸出 0/4 ~ 20mA

? 內置RS485通信接口

? 內置激光瞄準或視頻瞄準

? 不銹鋼外殼堅固耐用

? 短響應時間5 ms

? 小測量光斑3.5mm

技術數據

測溫范圍	500~1200°C	500~1200°C
	600~1400°C	600~1400°C
	700~1800°C	700~1800°C
	800~2500°C	800~2500°C
	900~3000°C 或1000~3300°C	900~3000°C或1000~3300°C
子測溫范圍	在測溫范圍內可調， 小跨度50°C
光譜范圍	0.7 μm ~ 1.1 μm
光學系數	固定焦距(650, 2000, 4000)1，小可測光斑直徑為3.5mm
距離系數	50:1 (500~1200°C)， 100:1 (600~1400°C) ，200:1（其它溫度范圍)
測量誤差2	0.5 %測量值(°C)
重復精度	0.1%測量值(°C)
NETD2	0.1°C
響應時間(t95)	小5ms，可調，可達100s
比色系數(坡度)	0.800 ~ 1.200
發射率	0.050~1.000， 可通過接口或測溫儀上的按鈕調整
透過率	50 % ~ 100 %
存儲方式	小值和大值存儲，通過通信接口可調
環溫補償	在測溫范圍內可調
輸出信號	0/4~20 mA， 通過軟件調整，線性溫度 大負荷: 700 Ω
通信接口	電隔離RS485接口，半雙工，大115 kBd，數據通信協議 Modbus MTU
瞄準方式	激光瞄準	視頻瞄準
切換輸出/切換閾值	1 光耦繼電器, RLoad 小48 Ω (電隔離)/在測溫范圍內可調
軟件	Windows®下PYROSOFT Spot，可選PYROSOFT Spot Pro
可調參數	通過通信接口或設備可調: 發射率、透過率、環溫補償、響應時間、數據存儲設置、子測溫范圍、切換輸出的切換閾值
供電電源	24 VDC ± 25%
功耗	大1.5 W (在切換輸出處無負荷)

雙色紅外測溫儀工作原理及其應用
一般紅外雙色測溫儀在許多工業領域,非接觸式測溫儀已成為有改進產品質量的重要工具,非接觸式測溫儀無需接觸被測物體,只測量其在0.7-1.4μm,電磁頻譜區域發出的紅外輻射。由于這種這一特性,非接觸式測溫儀通常和于測量運動的、不發近的或一接觸就會損壞的物體, 用于溫度極高的物體的測溫。PLUSFO雙色測溫儀是一種高速、高效、耐用的新一代智能紅外測溫儀。在極其惡劣的環境中,如空氣中有煙霧、灰塵、蒸汽和閏,以及目標不充滿視線均不受影響。
雙色紅外測溫儀工作原理及研發采用復合紅外探測器制作的雙色紅外測溫儀,包括有紅外測溫儀殼體,以及分別設置于紅外測溫儀殼體前端和后端的帶有瞄準鏡的瞄準管和可調焦鏡筒;紅外測溫儀殼體中部的外壁上設置有液晶顯示器,紅外測溫儀殼體內的前部設置有微處理器和電源裝置,紅外測溫儀殼體內的后部設置有復合紅外探測器,液晶顯示器,電源裝置,復合紅外探測器均與微處理器電連接.雙色紅外測溫儀工作原理及研發采用瞄準管的頂端通過螺紋連接有瞄準鏡,可以根據需要更換瞄準鏡,有利于適應多種距離的溫度測量,采用三棱鏡將不同頻率的光線分開,經過平面鏡折射到對應的復合紅外探測器表面上,提高了測量精度,避免了不同頻率光線之間的互相干擾.展開
雙色紅外測溫儀工作原理及研發1.采用復合紅外探測器制作的雙色紅外測溫儀，其特征在于：包括有紅外測溫儀殼體，雙色紅外測溫儀工作原理及研發的紅外測溫儀殼體前端設置有瞄準管，瞄準管的前端通過螺紋連接有瞄準鏡；所述的紅外測溫儀殼體的后端套接有可調焦鏡筒；所述的紅外測溫儀殼體前部的側壁上開有多個散熱孔；所述的紅外測溫儀殼體中部的外壁上設置有液晶顯示器，雙色紅外測溫儀工作原理及研發的紅外測溫儀殼體內的前部設置有微處理器和電源裝置，紅外測溫儀殼體內的后部設置有復合紅外探測器，雙色紅外測溫儀工作原理及研發的液晶顯示器、電源裝置、復合紅外探測器均與微處理器電連接；雙色紅外測溫儀工作原理及研發的電源裝置為液晶顯示器、微處理器、復合紅外探測器提供穩定電源。

真空感應熔煉爐用帶吹掃在線紅外測溫系統
真空感應爐用帶吹掃可調節紅外測溫裝置
一種真空感應爐用帶吹掃可調節紅外測溫裝置，其特征在于，包括紅外測溫儀（1）、測溫儀接座（2）

高溫黑體式光纖溫度計，感應加熱真空爐液相溫場的方法
以新型高溫黑體式光纖溫度傳感器的開發應用為基礎,簡述了光纖溫度傳感器的測溫原理及制作,提出了采用高溫黑體式光纖溫度計在線檢測感應加熱真空爐液相溫場的方法

高精度的雙色紅外測溫儀 紅外高溫計石墨烯,冶金,真空爐專用

RF-4A30石墨烯高溫爐紅外測溫儀

RF-4A25感應加熱紅外測溫儀 碳化硅爐專用
